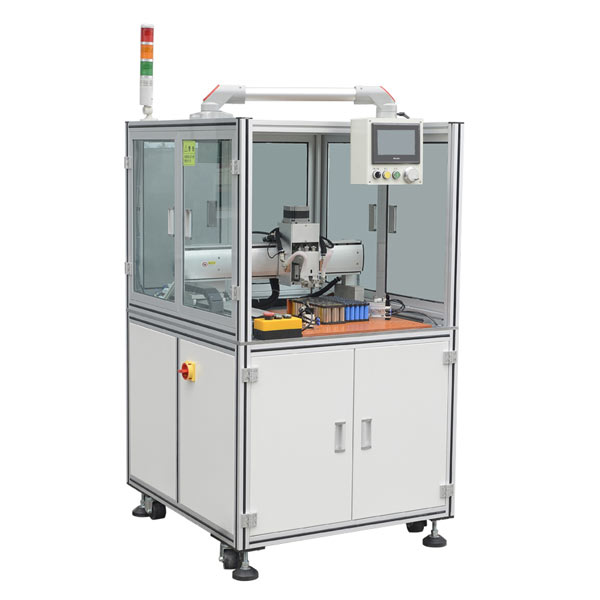

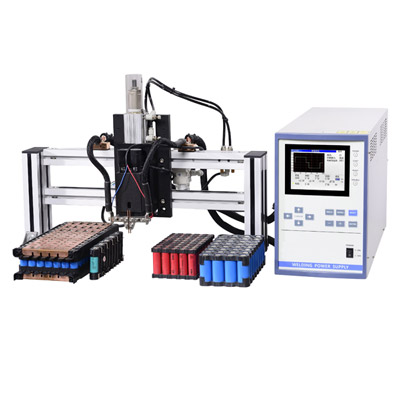

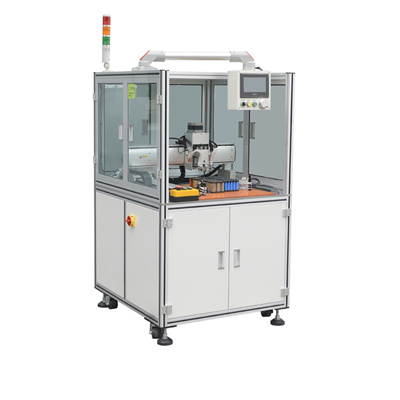

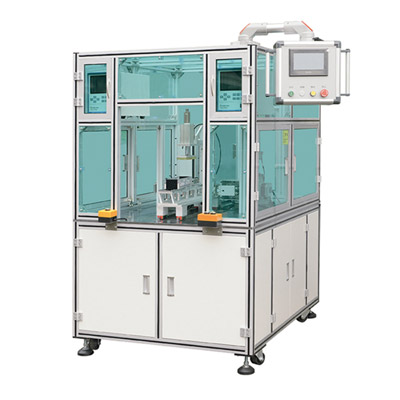

垂直單面自動電池點焊機PB-CZ40-001

一、垂直單面自動電池點焊機PB-CZ40-001的特點：

1、配置晶體管式焊接電源，頻率高達2000000赫茲，直流方波輸出，可設置正反波輸出，可設置電流緩升緩降，波形平整，無交流過零點電流不連續的缺陷，熱量集中，提高了焊接熱效應。正反波輸出的最大優點就是可以使焊接的兩個焊點完全對稱，老固度一樣，不會產生一個焊點大一個焊點小的問題。
2、電池點焊機所配置的晶體管電源由32位單片機控制，具有初級定電流，次級定電流，定電壓，定功率，定脈寬占空比，同時對電流，電壓，功率，電阻，占空比進行監控。速度快，精度高。
3、采用目前先進的MOSFET控制技術，高頻高速。
4、具有電流異常，監控值超限，過熱等報警，并且通過I/O輸出，提高焊接品質。
5、硬件自我保護功率，本公司所設計的產品，均采用厚膜保護，外部異常情況下，智能切換MOSFET模塊的驅動信號，增強系統保護功率。

二、垂直單面自動電池點焊機PB-CZ40-001的功能(Function Characteristics)：

1、點焊電源：電壓、電流、時間、功率、電阻實際顯示、波形顯示。
2、點焊壓力、行程調整，點焊次數計數，行程控制三菱200W伺服電機。
3、X軸伺服電機行程控制精度：1Pulse=0.005mm；最大行程：400mm；Y軸伺服電機行程控制精度：1Pulse=0.005mm；最大行程：400mm。
4、彈簧壓力系數，彈簧起始0.1Kg，每增加1格，壓力增加0.1Kg，最大不超過15格。
5、點焊電極棒設備夾持端規格：Ф3mm或者Ф2mm（可選），點焊機效率：每個焊點0.7-2s（可調）。
6、適用電芯規格及排列范圍：18650圓柱型電芯規格：65±0.5mm（長）*18±0.5mm（直徑）。
7、長度（Y軸）方向最多并排20顆電芯；寬度（X軸）方向最多并排20顆電芯，26650圓柱型電芯規格：65±0.5mm（長）*26±0.5mm（直徑）。
8、長度（Y軸）方向最多并排15顆電芯；寬度（X軸）方向最多并排15顆電芯，焊接設備具備預焊接報警功能與X.Y工作平臺通訊,人機界面顯示報警代碼。


三、垂直單面自動電池點焊機PB-CZ40-001的技術參數(Technicai Parameters)：

1、設備輸入電源：單相～220V/50Hz。
2、總功率：3000W，電源插頭：16A三孔插頭。
3、最大焊接行程：X軸 MAX=400mm。Y軸 MAX=400mm；Z軸 MAX=40mm（亞德客氣缸、氣動）
4、焊接效率：平均每個焊點為0.7-2秒可調。
5、外型尺寸：1000mm（長）*1000mm（寬）*1540mm（高）。
6、接入氣管：Ф8mm（外徑）* 6mm（內徑）。
7、設備氣源需求：0.4-0.7Mpa干燥氣源。
8、設備排氣量：0.113L/S。
9、點焊頭配置：氣動焊頭PH-32。

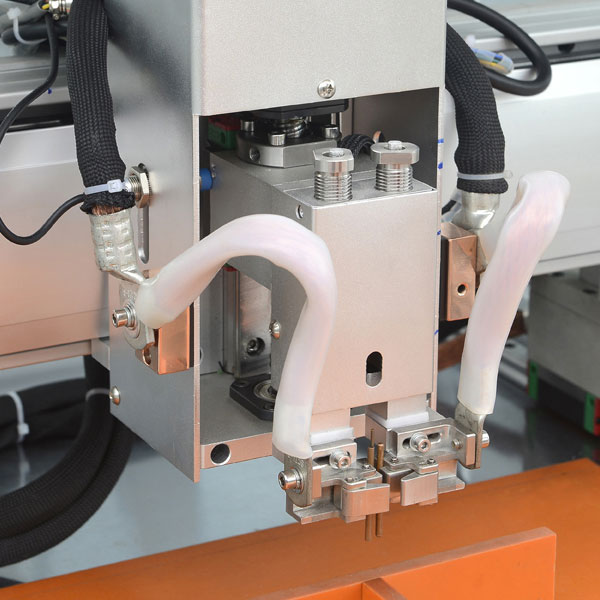

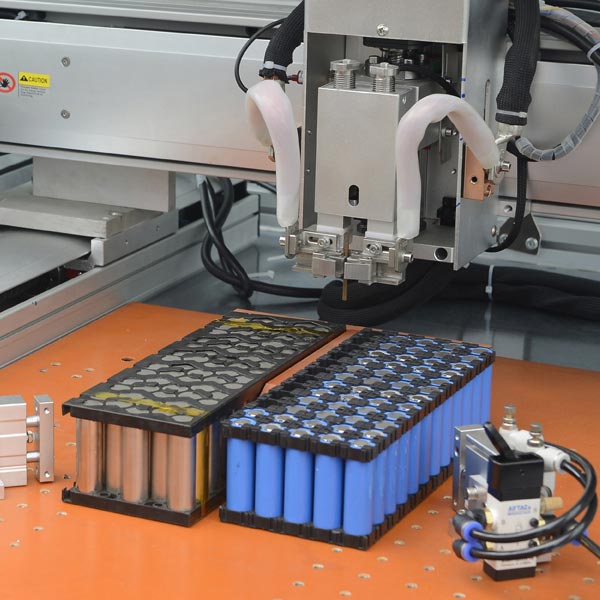

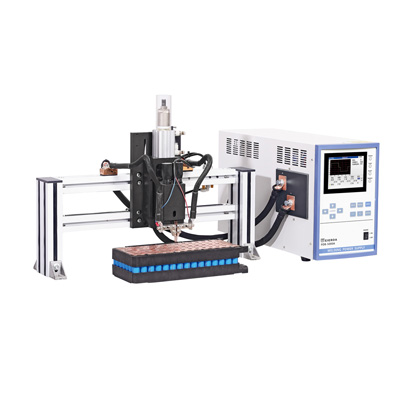

四、Battery (pack) spot welder電池點焊機/電池組點焊機/晶體管電源細節圖：

五、垂直單面自動電池點焊機PB-CZ40-001的適用范圍：

1、該款電池點焊機設備能點焊鎳片厚度為：0.1-0.2不需要開導流槽，不需要打凸點，拉力測試能達4-6kg；0.21-0.4需要開導流槽和打凸點拉力測試能達到5-7kg
2、點焊電源電壓、電流、時間參數、點焊焊接功率、電阻驗證合  格率99.99%；
3、點焊壓力、行程調整；
4、彈簧壓力系數：1.5Kg彈簧—起始0.1Kg，每增加1格，壓力增加0.1Kg，最大不超過15格；
5、點焊電極棒設備夾持端規格：設備夾持點焊電機棒部位直徑統一為Ф3mm；
6、龍門架電池點焊機控制精度高，可靠性、穩定性好：避免傳統氣動式控制因氣壓波動造成的點焊效果波動，穩定性好；
7、壓力到位檢測：采用光電開關檢測壓力到位，有效排除電池點焊機壓力不可控因素對點焊品質造成的影響；

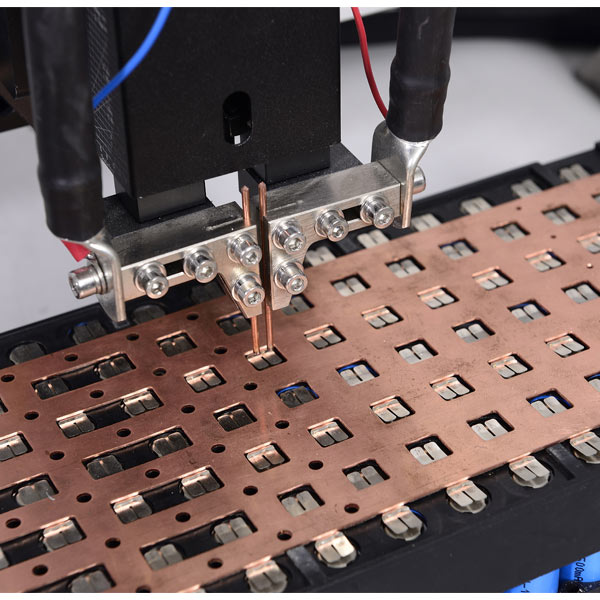

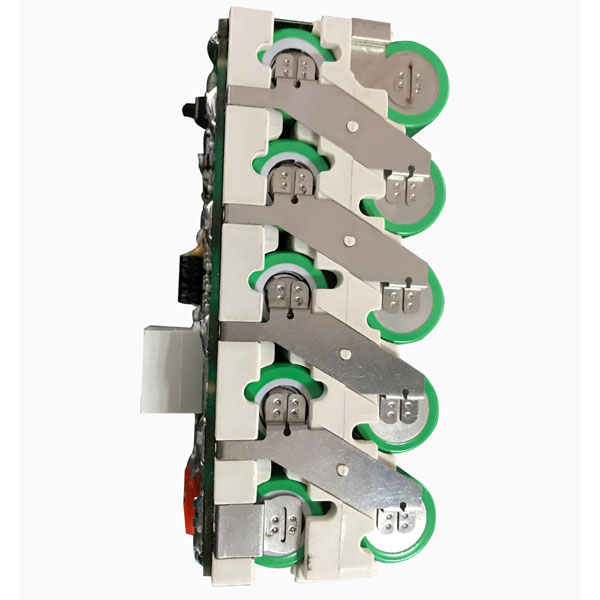

六、垂直單面自動電池點焊機PB-CZ40-001焊接實例：

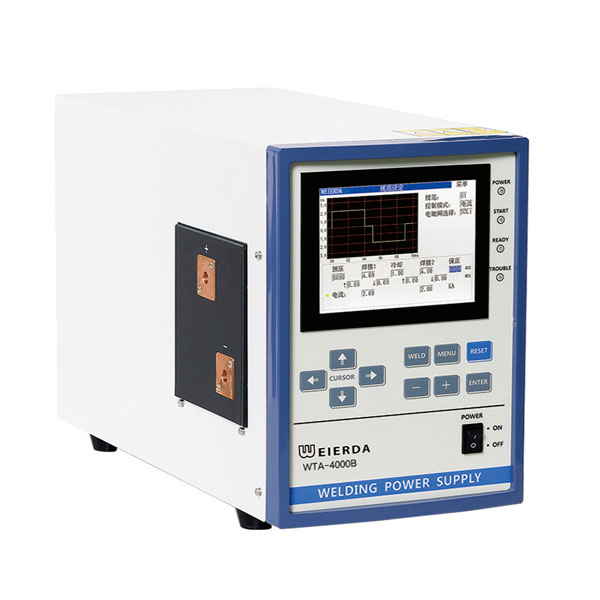

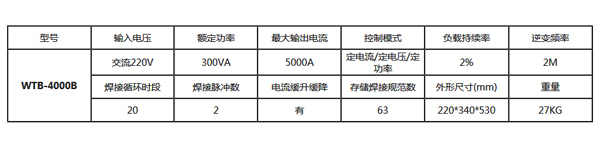

七、電池點焊機配套晶體管焊接電源WTB-4000B功率參數：
